Услуги алмазной резки с использованием гидравлической пилы

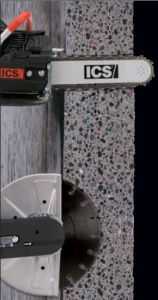

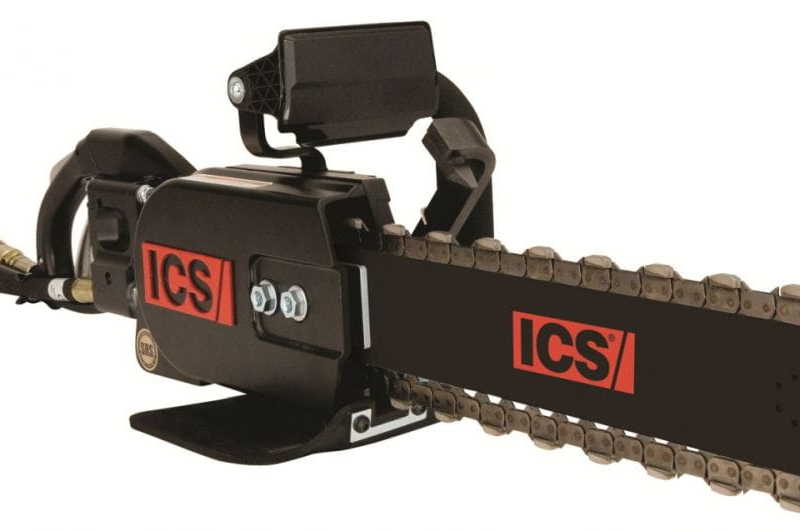

Гидравлическая цепная пила ICS и дисковый резчик

Гидравлическая пила применяется для резки:

твердых материалов (различного бетона, камня природного и искусственного происхождения, железобетона, монолита, цементной стяжки, асбестоцементных изделий, кирпичной кладки, асфальтовых покрытий) и конструктивных элементов при возведении и модернизации производственных помещений, жилых строений и других сооружений;
труб ПВХ, ПНД, полиэтилена повышенной прочности, ковковой стали, литейного и ковкового чугуна, асбестоцементных, бетонных и труб Insituform®

Преимущества:

возможность резки в сложных и тяжелых условиях, при больших температурах окружающей среды;
резка конструктивных элементов, находящихся в земле в условиях повышенной влажности и под водой, позволяет начать резку без дополнительного окапывания, откачки воды, а также слива воды из труб. Что существенно сократить время подготовительных работ;
возможность резки и обрезки труб, находящихся под давлением;

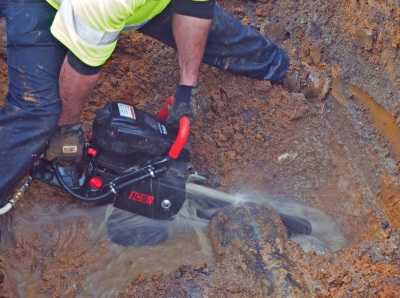

Резка трубы гидравлической цепной пилой ICS

возможность делать отверстия любой формы с минимально возможным размером стороны 12см.;
возможность делать очень точные и ровные края, которые не нуждаются в дополнительной обработке;

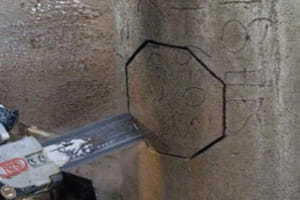

Резка отверстия гидравлической цепной пилой ICS

возможности декоративной резки материала;

Декоративная гидравлической цепной пилой ICS

возможность резки на глубину до 63 см. без последующего до резания;
возможность резки заподлицо (вплотную) к примыкающей поверхности;
возможность резки в условиях ограниченного пространства.

Резка на глубину гидравлической цепной пилой ICS

Резка заподлицо гидравлической цепной пилой ICS

Узнать подробнее или заказать услугу

Видео резки гидравлической пилой ICS:

Варианты применения в сравнении с альтернативным инструментом:

Небольшие отверстия

Сравнение технологии ICS® со сверлением и вырубным сверлением

Не все отверстия малого размера должны быть круглыми. В то время, как многие отверстия малого размера выполняются путем сверления, время, сэкономленное за счет выбора квадратного отверстия, позволит снизить расходы. При помощи цепных пил по бетону ICS небольшое отверстие можно устроить всего за 5 минут.

ТЕХНОЛОГИЯ ICS

Небольшие отверстия гидравлической цепной пилой ICS

1. Намечаем границы отверстия со всех 4-х сторон.

2. Выполняем рез врезным способом, начиная с центра каждой стороны и продвигаясь в сторону углов – 3 минуты.

Результат: небольшое отверстие с идеальными углами без перерезов.

ОБЩЕЕ ВРЕМЯ – 5 МИНУТ

СВЕРЛЕНИЕ

1. Сверление отверстия для установки полого сверла – 3 минуты.

2. Установка держателя сверла – 5 минут.

3. Установка и закрепление полого сверла – 1 минута.

4. Сверление отверстия – 12 минут.

5. Демонтаж полого сверла и держателя сверла – 15 минут.

ОБЩЕЕ ВРЕМЯ – 36 МИНУТ

ВЫРУБНОЕ СВЕРЛЕНИЕ

1. Сверление краевых отверстий на 4-х диаметрально противоположных сторонах круга – 8 минут.

2. Продолжение сверления отверстия по окружности по возможности ближе друг к другу – 28 минут.

3. При помощи пневматического зубила вырубка центральной части отверстия – 32 минуты.

4. При помощи пневматического зубила с вырубным наконечником выравнивание отверстия – 37 минут.
Примечание: как видно на фотографии, при использовании перфорационного инструмента стенки вокруг отверстия могут растрескаться.

ОБЩЕЕ ВРЕМЯ – 105 МИНУТ

Устройство отводки в бетонной трубе

Сравнение технологии ICS® с отрезной пилой и пневматическим зубилом

Хотя цепные пилы по бетону ICS не позволяют устраивать отверстия круглой формы, с их помощью можно легко устраивать 8-гранные отверстия, тем самым обеспечивая быстрые и плотно прилегающие соединения для отводок в бетонных трубах. При использовании надлежащей технологии размер остающихся зазоров можно уменьшить до 2,5 см. и тем самым минимизировать работы по их заделке. Аналогичная работа при помощи отрезной пилы занимает больше времени, приводит к образованию перерезов и требует использования потенциально разрушающих перкуссионных инструментов для чистовой работы

ТЕХНОЛОГИЯ ICS

Устройство отводки в бетонной трубе гидравлической цепной пилой ICS

1. Аккуратно размечаем все 8 граней отверстия – 3 минуты.

2. Методом прямой врезки вырезаем все 8 граней шаговыми движениями пилы от центра к обоим краям каждой грани – 12 минут.

3. Результат: отводка в бетонной трубе установлена с зазором менее 2,5 см., без перерезов и растрескивания в результате отсутствия использования перфорационного инструмента.

ОБЩЕЕ ВРЕМЯ – 15 МИНУТ

ОТРЕЗНАЯ ПИЛА И ПНЕВМАТИЧЕСКОЕ ЗУБИЛО

Устройство отводки в бетонной трубе отрезной пилой и зубилом

1. Разметка квадратного отверстия на первых 4-х сторонах – 3 минуты.

2. Разметка второго квадратного отверстия под углом 45 градусов – 3 минуты.

3. Вырубка бетона внутри намеченного контура, открыв стальную арматурную решетку – 10 минут.

4. Вырезка открывшейся стальной арматурной решетки при помощи отрезной пилы – 6 минут.

5. Вырубка оставшегося бетона внутри отверстия до плотной подгонки отводной трубы – 7 минут.

6. Установка отводной трубы в отверстие и заделка перерезов – 20 минут.

ОБЩЕЕ ВРЕМЯ – 49 МИНУТ

Благоустройство территории

Сравнение технологии ICS® с алмазным шлифованием

Цепные пилы по бетону ICS позволяют устраивать угловые вырезы и небольшие отверстия в природном и искусственном камне. С их помощью можно устраивать нестандартные вырезы в дорожных плитах, водопроводах и других элементах садово-паркового строительства.

ТЕХНОЛОГИЯ ICS: КРИВОЛИНЕЙНЫЕ ВЫРЕЗЫ В ДОРОЖНЫХ ПЛИТАХ

Криволинейные вырезы гидравлической цепной пилой ICS

1. Размечаем необходимую линию реза на глубину около 2,5 см. – 1 минута.

2. Продолжаем резку шаговыми движениями по намеченной кривой – 4 минуты.
Результат: идеальная кривая с гладкой и ровной поверхностью. Растрескивание и поломка материала исключается за счет отсутствия биения материала.

ОБЩЕЕ ВРЕМЯ – 5 МИНУТ

АЛМАЗНОЕ ШЛИФОВАНИЕ: КРИВОЛИНЕЙНЫЕ ВЫРЕЗЫ В ДОРОЖНЫХ ПЛИТАХ

Криволинейные вырезы алмазным шлифованием

1. Разметка необходимой линии реза шаговыми движениями при помощи алмазного диска – 4 минуты.

2. Продолжаем прорезать шагами по намеченной кривой до полной глубины – 4 минуты.

3. Удаление по отрезаемому куску для удаления лишнего материала. При необходимости зашлифуйте поверхность среза – 2 минуты.

ОБЩЕЕ ВРЕМЯ – 10 МИНУТ

Переливное отверстие бассейна

Сравнение технологии ICS® с вырубным сверлением и вырубным пистолетом

При ремонте или устройстве новых бассейнов цепные пилы по бетону ICS обеспечивают быструю и аккуратную резку таких деталей конструкции, как переливные отверстия, осветительные окна и сливы. Для многих подобных работ необходимы глубокие скошенные отверстия – работа, с которой отлично справляется технология алмазных пильных цепей (Diamond Chain TechnologyTM).

ТЕХНОЛОГИЯ ICS

Переливное отверстие бассеина гидравлической цепной пилой ICS

1. Размечаем необходимые контуры отверстия, включая скошенные стороны – 3 минуты.

2. Вырезаем все стороны отверстия врезным способом, начиная с нижней стороны – 10 минут

3. Аккуратно отделяем углы, начиная с центра и двигаясь в направлении краев – 14 минут.

Результат: угловое отверстие, практически не требующее заделки.

ОБЩЕЕ ВРЕМЯ – 27 МИНУТ

ВЫРУБКА ПРИ ПОМОЩИ ПЕРФОРАТОРА

Переливное отверстие бассеина при помощи перфоратора

1. Разметка необходимых контуров отверстия при помощи ножовки и алмазного шлифовального круга – 8 минут.

2. Сверление скошенных углов при помощи перфоратора – 8 минут.

3. Сверление отверстий по контурам переливного отверстия – 90 минут.

4. Вырубка отверстия по краям – 14 минут.

5. Продолжаем вырубку отверстия при помощи перфоратора – 10 минут.

6. Выравнивание отверстия под установку переливного водовода – 20 минут.

7. Выполнение чистового выравнивания стенок отверстия.

Примечание: При использовании перфорационных способов трудно следить за соблюдением точных размеров отверстия, вследствие чего может потребоваться заделка.

ОБЩЕЕ ВРЕМЯ – 150 МИНУТ

Установка электроприбора

Сравнение технологии ICS® с дисковой пилой

Технология алмазных пильных цепей позволяет выполнять квадратные отверстия с глубиной до 60 см. за менее чем 20 минут с квадратными углами и без необходимости чистовой обработки. Круговые пилы накладывают определенные ограничения. В отличие от цепных пил, они не позволяют осуществлять резку врезным способом, а самое маленькое отверстие, которое можно устроить с их помощью – 35 см. Кроме того, квадратные углы без необходимости последующей шлифовки и вырубки можно устраивать только до глубины 15 см.

На приведенной ниже серии фотографий приводится сравнение технологии ICS® со стандартной круговой пилой при устройстве ниши для установки электроприбора.

ТЕХНОЛОГИЯ ICS

Установка электроприбора гидравлической цепной пилой ICS

1. Размечаем контуры предполагаемого отверстия, врезая пильную шину в бетон на глубину 2,5 см. – 3 минуты.

2. Продолжаем вырезать отверстие, врезая пильную шину в бетон на всю необходимую глубину, начиная с нижней стороны. Таким же способом вырезаем отверстие по остальным трем сторонам – 12 минут.

3. Электроприбор устанавливается с зазором менее 0,64 см. со всех сторон, с идеально квадратными углами, ровной поверхностью и без опасности утечки.

ОБЩЕЕ ВРЕМЯ – 15 МИНУТ

ДИСКОВАЯ ПИЛА

Круговые пилы не позволяют осуществлять резку врезным способом, а самое маленькое отверстие, которое можно устроить с их помощью – 35 см. Кроме того, квадратные углы без необходимости последующей шлифовки и вырубки можно устраивать только до глубины 15 см.

Установка электроприбора с помощью дисковой пилы

1. Разметка контуров предполагаемого отверстия – 3 минуты.

2. Вырезка нижней стороны шаговыми движениями – 3 минуты.

3. Затем вырезка боковых сторон – 8 минут.

4. Наконец, шаговыми движениями вырезка верхней стороны – 4 минуты.

5. На полученном в результате отверстии имеются перерезы, которые неизбежны, если отверстия размером менее 35 см. устраиваются при помощи круговой пилы.

ОБЩЕЕ ВРЕМЯ – 18 МИНУТ (без учета необходимой чистовой заделки).

Прочие варианты

ОТВЕРСТИЯ ДЛЯ МЕХАНИЧЕСКИХ СИСТЕМ

При помощи цепных пил по бетону ICS отверстия для механических систем размером 60х60 см. можно устроить за менее чем 20 минут.

1. Размечаем контуры отверстия – 4 минуты.

2. Прорезаем все стороны отверстия, врезным способом – 10 минут.

3. Аккуратно отделяем все углы.

ОБЩЕЕ ВРЕМЯ – 14 МИНУТ

ОКОННЫЕ ПРОЕМЫ, ТЕХНОЛОГИЧЕСКИЕ ОТВЕРСТИЯ

Технология алмазных пильных цепей позволяет при проведении реконструкции зданий легко устраивать новые оконные проемы, технологические отверстия и люки в достроенных конструкциях и подвалах. Благодаря отсутствию перерезов снижается объем гидроизоляционных работ по периметру вновь устроенных проемов.

Оконные проемы и технологичекие отверстия гидравлической цепной пилой ICS

1. Намечаем контуры всего отверстия – 6 минут.

2. Врезным способом прорезаем отверстие до углов на каждой стороне – 12 минут.

3. Подцепляем нижнюю грань вырезаемого фрагмента материала для его фиксации и во избежание растрескивания при прорезывании верхней стороны – 12 минут.

ОБЩЕЕ ВРЕМЯ – 30 МИНУТ

ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ, КОНДИЦИОНИРОВАНИЕ, ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

При помощи цепных пил по бетону ICS можно устраивать отверстия малого размера без расхода времени на дополнительную настройку инструмента или установку стендов. Кроме того, при помощи того же инструмента можно устраивать каналы и прорези для обеспечения доступа к установленной системе со стороны трубопроводов и воздуховодов.
